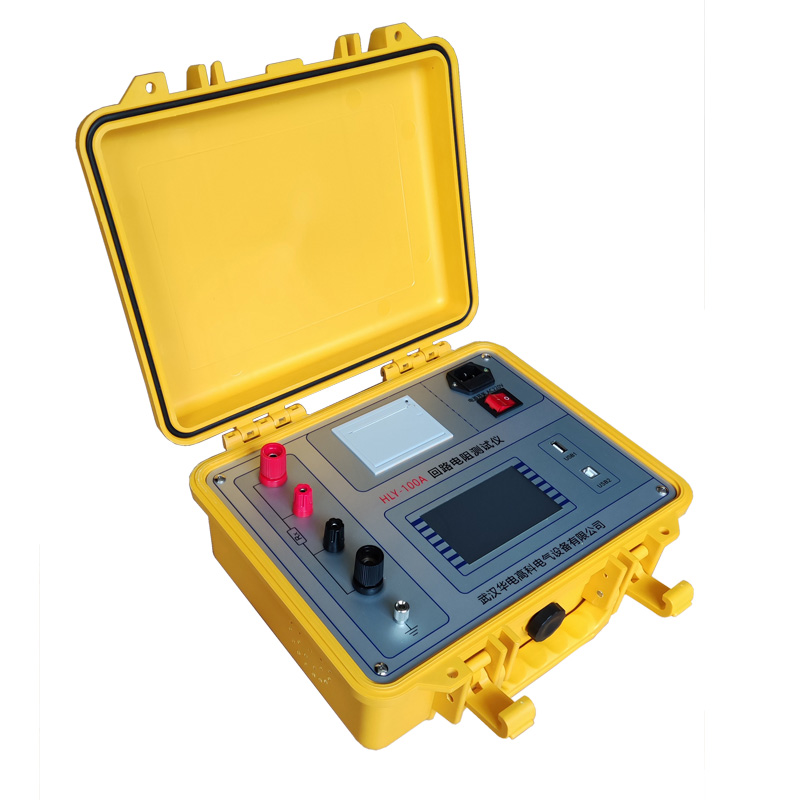

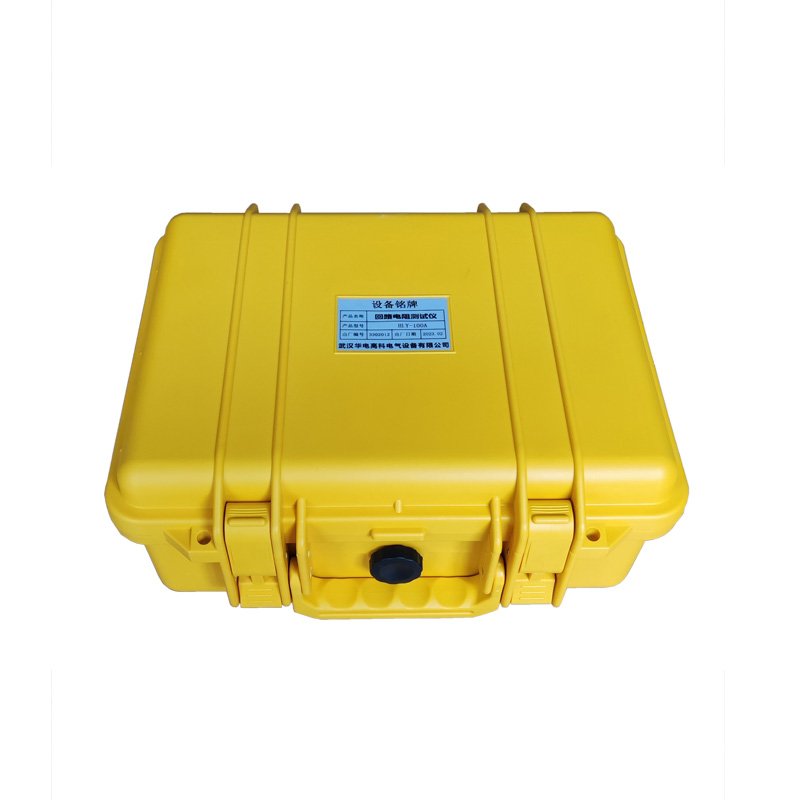

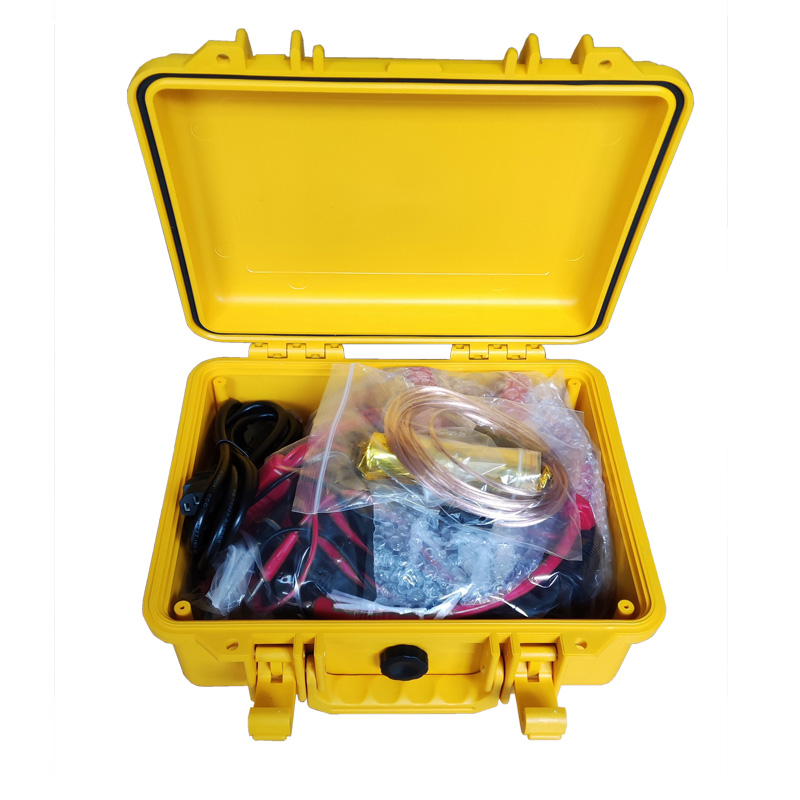

HLY-100A回路电阻测试仪

断路器（高压开关）导电回路的导电性能的好坏，对保障开关的安全运行具有重要作用。导电性能的优劣可以通过导电回路电阻的大小反映出来。回路电阻测试仪广泛适用于各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。

0 1299

产品概述
安全措施
性能特点
技术指标

断路器（高压开关）导电回路的导电性能的好坏，对保障开关的安全运行具有重要作用。导电性能的优劣可以通过导电回路电阻的大小反映出来。因此IEC标准及制造厂都规定应测量回路电阻，并且对各种形式的开关的回路电阻有明确规定指标。一般过去使用双臂电桥。由于电桥的电压，电流都比较小，当开关的动静触头之间有杂质或表面有氧化等，测试的数据分散性就较大。同时电桥的抗干扰性差，因此国家标准规定必须使用100A以上直流电流进行测试。HLY-100A回路电阻测试仪是武汉华电高科为适应GB50150-2006和DL/T 845.4-2004规程要求开发的测试仪器，广泛适用于各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。

1、操作者应具备一般电器设备或仪器的使用常识。

2、使用本仪器前要认真阅读使用说明书。

3、对仪器的调整维修必须由专业人员进行，不要自行处理。

4、仪器应避免剧烈震动，避免高温和阳光直射。

5、本仪器为测量纯电阻回路设计，不得测量感性回路。

6、测试中不能拆除测试线。

7、仪器接地线必须接好

1、测试电流大，完全符合有关测试接触电阻的国家标准要求。

2、测试电流来自高精度的100A开关式恒流电源，无需人工调节，测试迅速准确。

3、采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。

4、LCD触控液晶显示,方便快捷。

5、长时间工作，设有过热保护电路，仪器可靠稳定。

6、操作简便，重量轻。

1、测试电流：

电流	测试电流
100A	50A、100A

2、测量范围：

电流	测试电流	测量范围
100A	50A	1-20000μΩ
100A	100A	1-20000μΩ

3、最小分辨率：0.01μΩ

4、准确度：0.5%±0.5μΩ

5、输出电压：最大5V

6、工作方式：可设置输出时间

7、电源：AC220V±10％ 50Hz

8、消耗功率：

电流	功率
100A	≤500W

9、使用温度：-20℃～40℃

10、相对湿度：≤80%RH，不结露

11、重量:

电流	重量
100A	5 Kg
